インテリジェント・パワー・デバイス
シリコンMOS IC

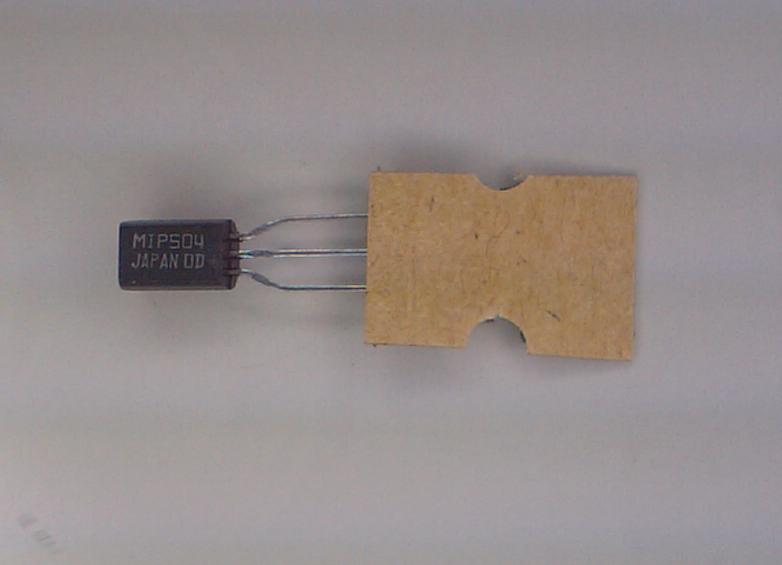

MIP504
■Applications
PIC、TTL等でのランプ制御、リレー駆動他
■Absolute
Maximum Ratings (Ta = 25°C)
|
Parameter
|
Symbol
|
Ratings
|
Unit
|
|
Drain to Source voltage
|
VDS
|
60
|
V
|
|
Output peak current
|
IOP
|
±5
|
A
|
|
Output current
|
IO
|
?1 to 2 （注1
|
A
|
|
Input voltage
|
VIN
|
? 0.5 to 6
|
V
|
|
Input current
|
IIN
|
±10
|
mA
|
|
Allowable power dissipation
|
PD
|
1 （注2
|
W
|
|
Operating ambient temperature
|
Topr
|
?40 to +85
|
°C
|
|
Channel temperature
|
Tch
|
150
|
°C
|
|
Storage temperature
|
Tstg
|
?55 to +150
|
°C
|
注1） Maximum load current, not the average current.
注2） Mounting
on the PCB (Glass epoxy board, the size of 100mm × 100mm). (Ta = 25°C)
多彩な保護回路を搭載（オーバーヒート、過電流、過電圧、ショート保護
■データーシートダウンロード■
| 商品番号 |
MIP504-50 |
| 商品名 |
インテリジェント・パワーデバイス MIP504000A 50個セット |
| 定価 |
オープン価格 |
| 販売価格 |
1,500円 |
| 税別価格 |
1,364円 |
| メーカー |
Panasonic |
| 送料区分 |
送料別 |
| 配送タイプ |
定形外郵便 100g |
| 在庫数 |
 |
|
